Ihr professioneller Zahnriemenhersteller in China!
Unsere Fabrik ist eine professionelle Fabrik zur Herstellung von Gummiriemen. Wir sind einer der führenden Hersteller in der Forschung, Konstruktion, Herstellung und dem Vertrieb verschiedener Antriebsriemen in China.
Warum sollten Sie sich für uns entscheiden?
Große Produktpalette
Zu unseren Produkten gehören Automobil-Antriebsriemen wie Zahnkeilriemen, Keilrippenriemen, Zahnriemen, Industrie-Antriebsriemen wie REL&REP-Riemen usw.
Breiter Markt
Unsere Produkte werden in Dutzende Länder/Regionen in Südostasien, dem Nahen Osten, Afrika und den Vereinigten Staaten exportiert.
Fortschrittliche Ausrüstung
Unsere Fabrik fertigt und verbessert unabhängig Geräte, hält an technologischen Innovationen fest und entwickelt und führt unabhängig fortschrittliche Geräte ein.
Professioneller Service
Wir verfügen über ein erfahrenes und professionelles Kundensupport-Team, das Kunden auf der ganzen Welt flexiblen Service bietet und umfassende Unterstützung vom Produktdesign bis zum Marketing bietet.
Bitte teilen Sie mir das Zahnriemenmodell mit, das Sie benötigen. Wir können Ihnen das Angebot so schnell wie möglich unterbreiten.
-
HNBR-Zahnriemen
HNBR-Zahnriemen sind Hochleistungs-Gummiriemen, die häufig in verschiedenen Automobil- und Zur Anfrage hinzufügen -
OEM-Zahnriemen
Unsere OEM-Zahnriemen sind hochwertige und zuverlässige Komponenten, die eine präzise und Zur Anfrage hinzufügen -
RU-Zahnriemen
Der RU-Zahnriemen ist ein hochwertiges, langlebiges und zuverlässiges Produkt, das eine Zur Anfrage hinzufügen -
Auto-Zahnriemen
Die fortschrittlicheren Automobilmotoren von heute arbeiten bei höheren Temperaturen, schnelleren Zur Anfrage hinzufügen -
S8M-Zahnriemen
Der S8M-Zahnriemen bietet außergewöhnliche Festigkeit, präzises Timing, geringe Geräuschentwicklung Zur Anfrage hinzufügen -

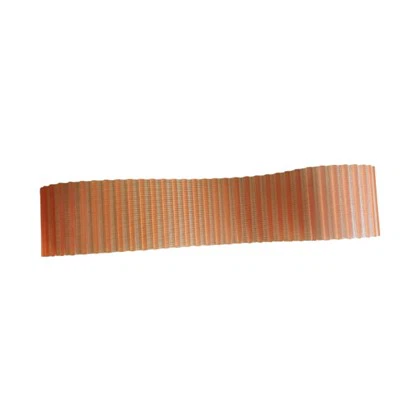

Industrieller PU-Zahnriemen
Der industrielle PU-Zahnriemen ist ein hochwertiges und zuverlässiges Gerät, das in verschiedenen Zur Anfrage hinzufügen -
Zahnriemen mit offenem Ende
Offene Zahnriemen mit verschiedenen Zahnformen haben sich als gute Wahl für die Umwandlung Zur Anfrage hinzufügen -

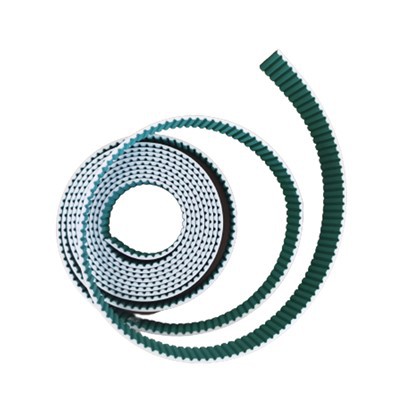

Offener Zahnriemen aus Polyurethan
Der Polyurethan-Zahnriemen mit offenem Ende ist ein leistungsstarker und effizienter Zur Anfrage hinzufügen -
3M 5M 8M Zahnriemen
Der 3M 5M 8M Zahnriemen ist ein hochwertiges und zuverlässiges Produkt, das für verschiedene Zur Anfrage hinzufügen -
HTD8M Zahnriemen
Der HTD8M-Zahnriemen ist ein hochwertiges und zuverlässiges Produkt, das für eine effiziente Zur Anfrage hinzufügen
Definition von Zahnriemen
Der Zahnriemen ist der Riemen, der die Nockenwellen in Ihrem Motor steuert und die Ventile genau zum richtigen Zeitpunkt öffnet und schließt, um einen reibungslosen Betrieb zu gewährleisten. Der Zahnriemen verfügt über Zähne, die die Nockenwelle im Takt der Kurbelwelle drehen. Einige Autos und Lastwagen verwenden Steuerketten oder Zahnräder, die langlebiger sind. Zahnriemen aus Gummimischung sind jedoch leiser und effizienter. Sie benötigen auch kein Gleitmittel, um zu funktionieren.
Wie funktionieren Zahnriemen?
Der Zahnriemen ist ein Gummiriemen mit harten Zähnen, die in die Zahnräder der Kurbelwelle und der Nockenwellen eingreifen. Es synchronisiert die Bewegung der Kurbelwelle und der Nockenwellen. Dadurch wird sichergestellt, dass die Einlass- und Auslassventile des Motors im Takt der Kolben öffnen und schließen. Wenn Kurbelwelle und Nockenwellen nicht im Einklang arbeiten, läuft das Fahrzeug nicht richtig. Wenn die Einlassventile zu früh öffnen, strömt möglicherweise zu viel Kraftstoff-Luftgemisch in den Brennraum des Motors, was zu schlechter Verbrennung und Leistungsverlust führt. Und wenn die Auslassventile zu früh öffnen, verliert der Brennraum an Druck und es kommt zu einem Leistungsverlust. Wenn die Motorkomponenten stark asynchron sind, können sie kollidieren und sich gegenseitig beschädigen, was kostspielige Reparaturen zur Folge hat.
Vorteile von Zahnriemen
Die Verwendung eines Zahnriemens in einem Automobilmotor bietet mehrere Vorteile. Hier sind einige wichtige Vorteile:
Synchronisierung von Motorkomponenten
Zahnriemen sorgen für eine präzise Steuerung und Synchronisierung zwischen der Kurbelwelle und der/den Nockenwelle(n) eines Verbrennungsmotors. Durch diese Synchronisierung öffnen und schließen sich die Motorventile zum richtigen Zeitpunkt und sorgen so für eine optimale Kraftstoffverbrennung und Leistungsabgabe.
Geringer Lärm und Vibration
Zahnriemen sind im Allgemeinen leiser als andere Motorsteuerungssysteme, wie z. B. Steuerketten. Sie erzeugen weniger Lärm und erzeugen weniger Vibrationen im Motor, was zu einem ruhigeren und angenehmeren Fahrerlebnis führt.
Leicht und effizient
Zahnriemen werden typischerweise aus leichten Materialien wie Gummi und Glasfaser hergestellt. Diese Leichtbaukonstruktion reduziert das Gewicht der Motorkomponenten und ermöglicht so eine verbesserte Kraftstoffeffizienz und einen geringeren Luftwiderstand am Motor.
Kosten-Effektiv
Zahnriemen sind im Allgemeinen kostengünstiger als Steuerketten, sowohl was die Erstanschaffung als auch die Wartung betrifft. Sie lassen sich einfacher und schneller installieren und erfordern weniger Arbeitsaufwand. Darüber hinaus sind Zahnriemen so konzipiert, dass sie regelmäßig ausgetauscht werden müssen, was mögliche Motorschäden und kostspielige Reparaturen verhindert.
Reduzierte Reibung
Zahnriemen laufen ruhiger und erzeugen weniger Reibung im Vergleich zu einigen anderen Optionen, wie z. B. Zahnrädern. Diese verringerte Reibung führt zu einem geringeren Motorverschleiß, was zu einer längeren Motorlebensdauer und einer verbesserten Zuverlässigkeit führt.
Geringerer Wartungsaufwand
Im Gegensatz zu Steuerketten, die regelmäßig geschmiert werden müssen, sind Zahnriemen selbst-schmierend. Diese Eigenschaft macht sie relativ wartungsarm-, da sie während ihrer Lebensdauer keine zusätzliche Schmierung benötigen. Darüber hinaus haben die meisten modernen Zahnriemen eine lange Lebensdauer und halten oft 60.000 bis 100.000 Meilen zurück, bevor ein Austausch erforderlich ist.
Arten von Zahnriemen
Offene Zahnriemen
Zahnriemen mit offenem Ende sind in verschiedenen Materialien erhältlich, darunter extrudiertes thermoplastisches Polyurethan. Derartige Riemen sind formstabil und durch ihre präzise Positionierung ideal für den Einsatz in linearen Antriebssystemen geeignet. Sie verfügen über eine hohe Federrate und eine hervorragende Zahnscherfestigkeit. Für einen Linearantrieb mit hoher Steifigkeit und Wiederholgenauigkeit werden Zugträger aus Stahl anstelle von Aramidfasern empfohlen. Offene Zahnriemen sind in 50-m-Rollen oder in bestimmten Schnittlängen erhältlich.
Gespleißte und geschweißte Zahnriemen
In vielen allgemeinen Anwendungen werden gespleißte und geschweißte Verbindungen verwendet. Ihre Bauart wird bevorzugt im Förderbereich sowie für geschweißte Profile und Träger verwendet. Am Anfang dieser Art von Bändern befindet sich ein Stück offenes Rollenmaterial, das in das Band geschnittene Fingerverbindungen enthält und dann durch Hitze zusammengeschweißt wird. Gespleißte und geschweißte Zahnriemen haben die gleichen versiegelten Kanten und die gleiche glatte Rückseite wie Zahnriemen mit offenem Ende. Da diese Riementypen verschweißt sind, erreichen sie eine echte Endlosriemenfestigkeit von 50 Prozent. Sie können für eine Mindestlänge in Ein-Zahn-Schritten erworben werden.
Wirklich endlose Zahnriemen
Echt endlose Polyurethan-Zahnriemen werden ohne Schweißnaht extrudiert. Dadurch sind echte Endlos-Zahnriemen die stärkste Bauart und daher ideal für Anwendungen, bei denen es um die Kraftübertragung geht. Wirklich endlose Zahnriemen verfügen standardmäßig über Zugträger aus Stahl und sind in verschiedenen Materialien erhältlich. Die AT ist die bekannteste Zahnkonfiguration für mehr Zahnscherfestigkeit. Für Antriebssysteme, deren Wellenrichtung sich ändert, sind auch doppelseitige Zahnriemen erhältlich. Diese Riementypen sind mit unversiegelten Kanten erhältlich. Bei näherer Betrachtung erkennt man, dass das Zugelement an der Stelle, an der es während des Extrusionsprozesses aus dem Riemen austritt, ein kleines Loch aufweist.
Anwendungen von Zahnriemen
Zahnriemen werden in einer Vielzahl von Branchen und Anwendungen eingesetzt, darunter:
Automobilmotoren
Zahnriemen synchronisieren die Bewegung von Nockenwellen und Kurbelwellen in Verbrennungsmotoren.
Drucker und Scanner
Zahnriemen sorgen für eine präzise Bewegung und Positionierung der Druckköpfe und Scankomponenten.
Industriemaschinen
Sie sorgen für genaue Zeitmessung in Montagelinien, Fördersystemen und Robotergeräten.
Werkzeugmaschinen
Zahnriemen sorgen für synchronisierte Bewegungen in Fräsmaschinen, Drehmaschinen und anderen Präzisionswerkzeugen.
Phasen beim Entwurf eines Zahnriemens
Die Phasen bei der Entwicklung von Zahnriemen sind typischerweise:
Stufe 1: Spitzendrehmoment
Im ersten Schritt wird das Spitzendrehmoment für den Antrieb ermittelt. Dabei handelt es sich meist um das Anlaufdrehmoment des Motors. Es können jedoch auch im Normalbetrieb ungewöhnliche kurzzeitige oder stoßartige Belastungen auftreten.
Stufe 2: Durchmesserbestimmung
Im zweiten Schritt wird der Durchmesser der größten verwendbaren Riemenscheibe ermittelt. Dies erfolgt unter Berücksichtigung der Platzbeschränkungen und des Antriebsverhältnisses des Systems. Dadurch wird die Drehmomentkapazität des Antriebs erhöht und die Lebensdauer des Riemens verlängert.
Stufe 3: Auswahl des Zahnprofils
Der dritte Schritt ist die Auswahl des Zahnprofils des Riemens. Wenn für das ausgewählte Profil das Drehmoment für den Spitzenantrieb an der Obergrenze der Drehmomentübertragungsfähigkeit liegt, sollten Sie die Verwendung des nächsthöheren Drehmomentprofils in Betracht ziehen. Suchen Sie für das ausgewählte Profil die entsprechende Steigung. Für die Berechnung der benötigten Riemenzähnezahl wird dieser Wert benötigt.
Stufe 4: Berechnung des TIM
Berechnen Sie den TIM (Zähne im Eingriff) unter Berücksichtigung des Faktors der Zähne im Eingriff. Das Spitzendrehmoment aus Stufe eins muss nun durch den TIM-Faktor dividiert werden, um das Auslegungsdrehmoment zu ermitteln. Ein wichtiger Punkt, den Sie beachten sollten, ist die erneute Überprüfung der Riementeilung, um sicherzustellen, dass Ihre Anwendung durch diese Drehmomentanpassung nicht über die Grenzen der gewünschten Teilung für die ausgewählten Riemenscheiben hinaus bewegt wurde.
Stufe 5: Riementeilungslänge
In dieser Phase wird die Teilungslänge des Riemens basierend auf dem Abstand der Konstruktionsmitte des Antriebs berechnet.
Stufe 6: Längenteilung und Riementeilung
Im sechsten Schritt wird die Länge der Riementeilung durch die gewählte Zahnteilung dividiert und das Ergebnis auf die nächste ganze Zahl gerundet. Dies ist die Anzahl der Zähne des Riemens für die Anwendung. Der nominelle Achsabstand der Antriebskonstruktion muss an den Riemen angepasst werden.
Stufe 7: Berechnung der effektiven Spannung
In dieser siebten Stufe wird die effektive Spannung (Te) am Antrieb berechnet, indem der Teilungsradius und das Konstruktionsdrehmoment der kleinsten belasteten Riemenscheibe im System verwendet werden.
Stufe 8: Stärkefaktor
In dieser Phase erfolgt die Auswahl des Festigkeitsfaktors für die Anwendung. Die effektive Spannung aus Stufe sieben wird dann durch den Festigkeitsfaktor dividiert, um die für die Riemenkonstruktion erforderliche Bruchfestigkeit zu ermitteln. Um einen Doppelfeldbruch darzustellen, multiplizieren Sie ihn mit 2. Zur Bestimmung des erforderlichen Bewehrungstyps und der Riemenbreite können Sie die Tabelle für die Bruchfestigkeit heranziehen. Der in der Tabelle aufgeführte Wert muss größer sein als die Bruchfestigkeit des Designs.
Stufe 9: Auswahl der Riemenbreite
In dieser Phase wird die Riemenbreite ausgewählt, die das Drehmoment der Konstruktion mit der ausgewählten Riemenscheibengröße bewältigen kann. Ein wichtiger Punkt ist, dass die erforderliche Breite des Riemens für das System größer sein wird.
Konstruktionsmaterial von Zahnriemen
Zu den verschiedenen Materialien, die bei der Herstellung von Zahnriemen verwendet werden, gehören:
Gummi in Zahnriemen
Gummi ist das bekannteste Zahnriemenkonstruktionsmaterial, das branchen- und anwendungsübergreifend verwendet wird. Viele der Verbrennungsmotoren, die in den unterschiedlichsten Autos zu finden sind, verwenden Zahnriemen, die aus einer Art Gummi oder einer Gummimischung bestehen. Obwohl Gummi das am häufigsten verwendete Material für Zahnriemen ist, weist es einige Nachteile auf. Zahnriemen aus Gummi sind dafür bekannt, dass sie sich relativ schnell ausdehnen und brechen, wenn sie hohen Temperaturen und Motorölmengen in den Motorblöcken von Fahrzeugen ausgesetzt sind. Heutzutage gibt es aufgrund der Weiterentwicklung der Technologie mehrere Arten von Gummimaterialien, die temperaturbeständig sind. Diese Gummimaterialien werden heute verwendet, um die Lebensdauer Ihrer Zahnriemen zu verlängern und ihre Verformungsbeständigkeit zu verbessern. Eine höhere Festigkeit und Traktion wird außerdem durch verbesserte Gummimischungen und Verstärkungsfasern erreicht. Diese verbesserten Gummimischungen schützen außerdem vor abgescherten Zähnen oder anderen möglichen Schäden am Riemen.
Polyurethan-Material
Aufgrund seiner Eigenschaften wie Widerstandsfähigkeit gegenüber hohen Temperaturen, natürliche höhere Elastizität und Beständigkeit gegen schädliche Auswirkungen von Öl ist Polyurethan zu einer beliebten Option für Zahnriemen geworden. Für ein breites Anwendungsspektrum sind Zahnriemen aus Polyurethan langlebig und bieten äußerst energieeffiziente Lösungen. Polyurethan-Riemen bieten eine hohe Zugfestigkeit und eine höhere Belastbarkeit. Diese höheren Belastbarkeiten sind entscheidend für die Erzeugung eines optimalen Drehmoments. Diese Art von Riemen wird von vielen in der Branche bevorzugt, da ihre Reinigung und Wartung relativ einfach ist. Polyurethan ist das beste Material zur Herstellung von Zahnriemen für verschiedene Arten von Kraftübertragungen und Rollenfördersystemen.
Stoffgürtel
Zahnriemen aus Gewebe sind die beste Wahl, wenn hohe{0}Leistungen und Beschleunigungskräfte erforderlich sind. Bei Gewebezahnriemen kommen verschiedenste Materialien und Kombinationen zum Einsatz. Dies führt zu hervorragender Zugfestigkeit, niedrigen Reibungskoeffizienten und hervorragender Temperaturbeständigkeit, sowohl bei hohen als auch bei niedrigen Temperaturen. Wenn die zu erfüllenden Anforderungen ein hohes Drehmoment oder eine hohe Beschleunigung erfordern, gibt es eine große Vielfalt an Gewebezahnriemenoptionen, die von großem Nutzen sind.
Dinge, die Sie bei der Auswahl eines Zahnriemens beachten sollten
Material
Anscheinend werden für Zahnriemen verschiedene Arten von Materialien verwendet, da jedes seine eigenen Spezifikationen hat, mit denen es bestimmte Umstände bewältigen kann.
● Neopren-Fiberglas-Gürtel
Warum das verwenden? Dies ist das typische Material, das in Zahnriemen verwendet wird. Aufgrund seiner UV-Beständigkeit ist es länger haltbar. Darüber hinaus verfügt es über eine hervorragende chemische Beständigkeit sowie Dimensionsstabilität.
Wann sollte ich das verwenden? Da es eine hohe chemische Beständigkeit aufweist, eignen sich Neopren-Glasfaserbänder ideal für den Einsatz in korrosiven Umgebungen.
● Urethan/Polyester- und Urethan/Kevlar-Gürtel
Warum das verwenden? Mit diesen Komponenten verstärkte Zahnriemen sind für ihre hohe Schlagfestigkeit bekannt. Seine Verstärkung mit kombinierten Materialien macht es stabiler und glänzt mit seiner Haltbarkeit und Flexibilität.
Wann sollte ich das verwenden? Aufgrund seiner Fähigkeit, Stößen standzuhalten, ist es eine gute Wahl für Anwendungen mit intermittierender Stoßbelastung auf hohem Niveau.
● Urethan-Gürtel
Warum das verwenden? Urethan- oder Stahlriemen zeichnen sich durch eine relativ geringe Dehnungsrate bei gleichzeitig beeindruckender Zugfestigkeit aus und sind auch ein gefragtes Material für Zahnriemen.
Wann sollte ich das verwenden? Aufgrund seiner beeindruckenden Dimensionsstabilität können Urethanbänder rauen und extremen Temperaturen- standhalten, egal ob diese zu hoch oder zu niedrig sind. Dieser Gürteltyp kann jedoch die Ansammlung elektrischer Ladungen nicht verhindern und ist somit nicht statisch leitend.
Abmessungen und Geschwindigkeit
Abgesehen von den verwendeten Materialien gibt es auch einige Eigenschaften, auf die Sie bei Ihren Zahnriemen achten sollten. Diese Eigenschaften beeinflussen die Laufruhe Ihrer Anlage.
● Riemenbreite. Bei dieser Kennlinie geht es um die plausible Größe der Spurbandkraft. Je breiter der Zahnriemen ist, desto größer ist seine Auflagekraft.
● Gürtellänge. Kürzere Riemen bedeuten aufgrund der Verbindung zwischen Riemenformen und Zugsträngen eine größere Auflagekraft.
● Riemenscheibendurchmesser. Um eine größere Auflagekraft zu erzeugen, müssen Zahnriemen auf kleinen Riemenscheiben funktionieren. Der Durchmesser der Riemenscheibe muss größer sein als der des Riemens.
● Bei der Anwendung an vertikalen Wellen neigen Riemen aufgrund der Schwerkraft dazu, durchzuhängen. Dies kann durch eine ausreichende Riemenspannung während der Installation kontrolliert werden.
● Riemeninstallationsspannung. Die Größe der Riemeninstallationsspannung des Zahnriemens ist aufgrund der Auswirkungen unterschiedlicher Drehmomentbelastungen, die durch die Riemenführung erfasst werden, von Bedeutung.
Umweltbedenken
Zahnriemen sehen vielleicht nicht so aus, aber sie sind so zerbrechlich wie Glas. Dieses synchrone Gerät kann möglicherweise nicht mehr funktionieren, wenn seine Betriebsumgebung seinen Prozess beeinflusst. Zu den häufigsten Bedenken gehören:
Fällt ein Gegenstand auf meinen Zahnriemen? Dies ist schädlich für die Ausrüstung, da es die Funktion des Synchrongeräts beeinträchtigen kann.
Obwohl Staub von Natur aus klein ist, sammelt er sich an und verursacht tendenziell ein größeres Problem für Ihre Zahnriemen. Es kann sich auf Lager, Wellen und Rahmen auswirken.
Es ist der Feind jeder elektrischen Ausrüstung. Selbst leichter Kontakt mit Wasser kann dazu führen, dass Zahnriemen anschwellen, was zu einer erhöhten Riemenspannung führt.
Empfindlichkeit gegenüber statischer Aufladung. Die Leitfähigkeitseigenschaften des Riemens hängen davon ab, wie er mit statischen elektrischen Ladungen umgeht. Wenn dies nicht behoben wird, ist die verarbeitete Materialhandhabung beeinträchtigt.
Funktionalität
Je nachdem, wo Sie Ihre Ausrüstung einsetzen, kommt es bei der Wahl eines Zahnriemens auf deren Funktion an. Sie sollten prüfen, ob Sie sich mit Materialtransport, Robotik oder thermischen Subsystemen befassen. Nicht jedes Material ist den Anforderungen aller Branchen gewachsen. Daher muss bei der Auswahl eines Zahnriemens auf die jeweilige Anwendung geachtet werden.
Unsere Fabrik
Unsere Fabrik ist eine professionelle Fabrik zur Herstellung von Gummibändern.
Ultimativer FAQ-Leitfaden zum Thema Zahnriemen
Wir sind als einer der führenden Zahnriemenhersteller und -lieferanten in China bekannt. Wenn Sie einen günstigen Zahnriemen kaufen oder im Großhandel verkaufen möchten, erhalten Sie gerne eine kostenlose Probe aus unserer Fabrik. Alle unsere Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.
